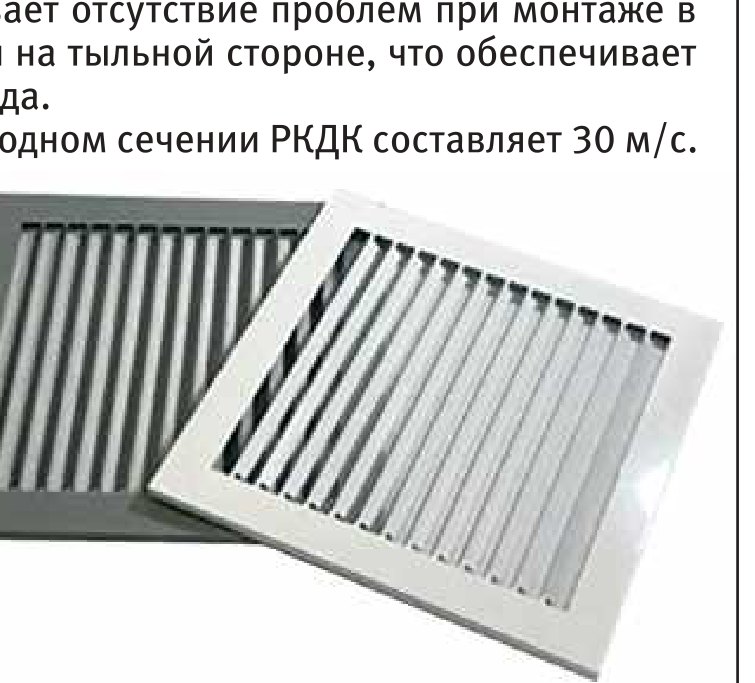

Решётка декоративная РКДК канальная

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: РКДК

Технический лист РКДК — страницы каталога заводаСкачать ↓Каталог клапанов завода «Виктория» 2025Скачать ↓Сертификат ISO 9001 завода «Виктория»Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Декоративная решётка канального исполнения: крепится болтами М8 к фланцу канального клапана или воздуховода. Ламели не выступают за корпус, крепёж скрыт с тыльной стороны.

⚙️ Подбор и заказ

Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Страна Россия

Цвет RAL 9016, другие — по заказу

Материал сталь, порошковая окраска

Бренд Виктория

Шаг размеров 50 мм по А и В

Скорость воздуха до 30 м/с в проходном сечении

Крепление болты М8, скрытое

Назначение на фланец канального клапана или воздуховода

Модель РКДК

Подробно

Описание

Назначение и конструкция

Декоративная решетка РКДК предназначена для защиты внутренней полости клапана от внешнего обзора, защиты от несанкционированного доступа к клапану и его исполнительному механизму, а также для предотвращения внешнего механического воздействия и попадания посторонних предметов. Решетка РКДК может использоваться совместно с любым канальным противопожарным клапаном производства ООО «Виктория». Решетка РКДК устанавливается на фланец канального клапана или фланец воздуховода. Решетка крепится непосредственно к фланцу клапана или воздуховода при помощи болтов М8. При установке решетки на канальных клапанах имеющих вылет створки за корпус клапанов, следует предусмотреть присоединение к фланцу клапана дополнительной секции воздуховода, длина которой компенсирует вылет створки. Решетка РКДК обладает пониженным аэродинамическим сопротивлением, достигнутым за счет современной технологии изготовления и оптимального угла наклона жалюзи, обеспечивающих высокое значение коэффициента живого сечения. Ламели решетки не имеют вылета за габариты корпуса решетки, что обеспечивает отсутствие проблем при монтаже в любых условиях. Отверстия для крепления находятся на тыльной стороне, что обеспечивает возможность скрытого монтажа на фланец воздуховода. Максимально допустимая скорость воздуха в проходном сечении РКДК составляет 30 м/с. Решетка РКДК изготавливается из стали с последующей порошковой окраской в цвет по палитре RAL. Цвет по умолчанию RAL9016. Проходное сечение решетки РКДК и коэффициент местного сопротивления, отнесенный к скорости воздуха в проходном сечении, приведены в таблицах. Решетки РКДК изготавливаются с шагом размеров A и B в 50 мм, в диапазоне, определенном таблицей типоразмерного ряда.

Схемы, типоразмерный ряд и характеристики

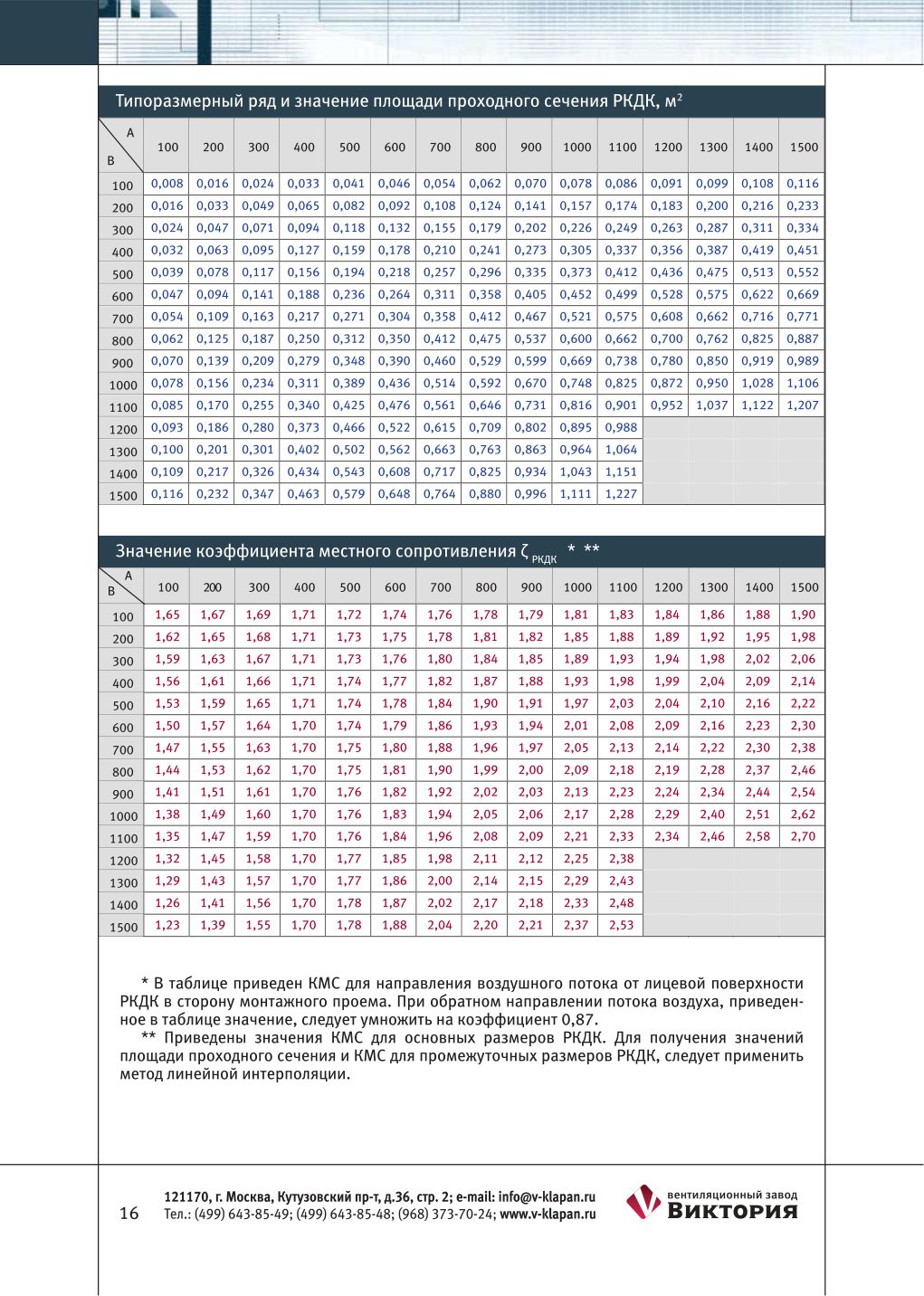

Схема — РКДК — Решётка декоративная РКДК канальная

A B	100	200	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500
100	0,008	0,016	0,024	0,033	0,041	0,046	0,054	0,062	0,070	0,078	0,086	0,091	0,099	0,108	0,116
200	0,016	0,033	0,049	0,065	0,082	0,092	0,108	0,124	0,141	0,157	0,174	0,183	0,200	0,216	0,233
300	0,024	0,047	0,071	0,094	0,118	0,132	0,155	0,179	0,202	0,226	0,249	0,263	0,287	0,311	0,334
400	0,032	0,063	0,095	0,127	0,159	0,178	0,210	0,241	0,273	0,305	0,337	0,356	0,387	0,419	0,451
500	0,039	0,078	0,117	0,156	0,194	0,218	0,257	0,296	0,335	0,373	0,412	0,436	0,475	0,513	0,552
600	0,047	0,094	0,141	0,188	0,236	0,264	0,311	0,358	0,405	0,452	0,499	0,528	0,575	0,622	0,669
700	0,054	0,109	0,163	0,217	0,271	0,304	0,358	0,412	0,467	0,521	0,575	0,608	0,662	0,716	0,771
800	0,062	0,125	0,187	0,250	0,312	0,350	0,412	0,475	0,537	0,600	0,662	0,700	0,762	0,825	0,887
900	0,070	0,139	0,209	0,279	0,348	0,390	0,460	0,529	0,599	0,669	0,738	0,780	0,850	0,919	0,989
1000	0,078	0,156	0,234	0,311	0,389	0,436	0,514	0,592	0,670	0,748	0,825	0,872	0,950	1,028	1,106
1100	0,085	0,170	0,255	0,340	0,425	0,476	0,561	0,646	0,731	0,816	0,901	0,952	1,037	1,122	1,207
1200	0,093	0,186	0,280	0,373	0,466	0,522	0,615	0,709	0,802	0,895	0,988
1300	0,100	0,201	0,301	0,402	0,502	0,562	0,663	0,763	0,863	0,964	1,064
1400	0,109	0,217	0,326	0,434	0,543	0,608	0,717	0,825	0,934	1,043	1,151
1500	0,116	0,232	0,347	0,463	0,579	0,648	0,764	0,880	0,996	1,111	1,227

A B	100	200	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500
100	1,65	1,67	1,69	1,71	1,72	1,74	1,76	1,78	1,79	1,81	1,83	1,84	1,86	1,88	1,90
200	1,62	1,65	1,68	1,71	1,73	1,75	1,78	1,81	1,82	1,85	1,88	1,89	1,92	1,95	1,98
300	1,59	1,63	1,67	1,71	1,73	1,76	1,80	1,84	1,85	1,89	1,93	1,94	1,98	2,02	2,06
400	1,56	1,61	1,66	1,71	1,74	1,77	1,82	1,87	1,88	1,93	1,98	1,99	2,04	2,09	2,14
500	1,53	1,59	1,65	1,71	1,74	1,78	1,84	1,90	1,91	1,97	2,03	2,04	2,10	2,16	2,22
600	1,50	1,57	1,64	1,70	1,74	1,79	1,86	1,93	1,94	2,01	2,08	2,09	2,16	2,23	2,30
700	1,47	1,55	1,63	1,70	1,75	1,80	1,88	1,96	1,97	2,05	2,13	2,14	2,22	2,30	2,38
800	1,44	1,53	1,62	1,70	1,75	1,81	1,90	1,99	2,00	2,09	2,18	2,19	2,28	2,37	2,46
900	1,41	1,51	1,61	1,70	1,76	1,82	1,92	2,02	2,03	2,13	2,23	2,24	2,34	2,44	2,54
1000	1,38	1,49	1,60	1,70	1,76	1,83	1,94	2,05	2,06	2,17	2,28	2,29	2,40	2,51	2,62
1100	1,35	1,47	1,59	1,70	1,76	1,84	1,96	2,08	2,09	2,21	2,33	2,34	2,46	2,58	2,70
1200	1,32	1,45	1,58	1,70	1,77	1,85	1,98	2,11	2,12	2,25	2,38
1300	1,29	1,43	1,57	1,70	1,77	1,86	2,00	2,14	2,15	2,29	2,43
1400	1,26	1,41	1,56	1,70	1,78	1,87	2,02	2,17	2,18	2,33	2,48
1500	1,23	1,39	1,55	1,70	1,78	1,88	2,04	2,20	2,21	2,37	2,53

* В таблице приведен КМС для направления воздушного потока от лицевой поверхности РКДК в сторону монтажного проема. При обратном направлении потока воздуха, приведенное в таблице значение, следует умножить на коэффициент 0,87. ** Приведены значения КМС для основных размеров РКДК. Для получения значений площади проходного сечения и КМС для промежуточных размеров РКДК, следует применить метод линейной интерполяции.

Назначение и конструкция

Решётка РКДК защищает внутреннюю полость клапана от обзора и несанкционированного доступа к исполнительному механизму, предотвращает попадание посторонних предметов. Используется с любым канальным противопожарным клапаном завода «Виктория».

Пониженное аэродинамическое сопротивление достигается оптимальным углом наклона жалюзи и высоким коэффициентом живого сечения. Ламели не выступают за габарит корпуса, отверстия для крепления расположены на тыльной стороне — возможен скрытый монтаж на фланец воздуховода.

Габарит решётки: при (А+В) < 1000 мм — A1 = А+42, B1 = В+42 мм; при (А+В) ≥ 1000 мм — A1 = А+64, B1 = В+64 мм, где А и В — внутреннее сечение канала.

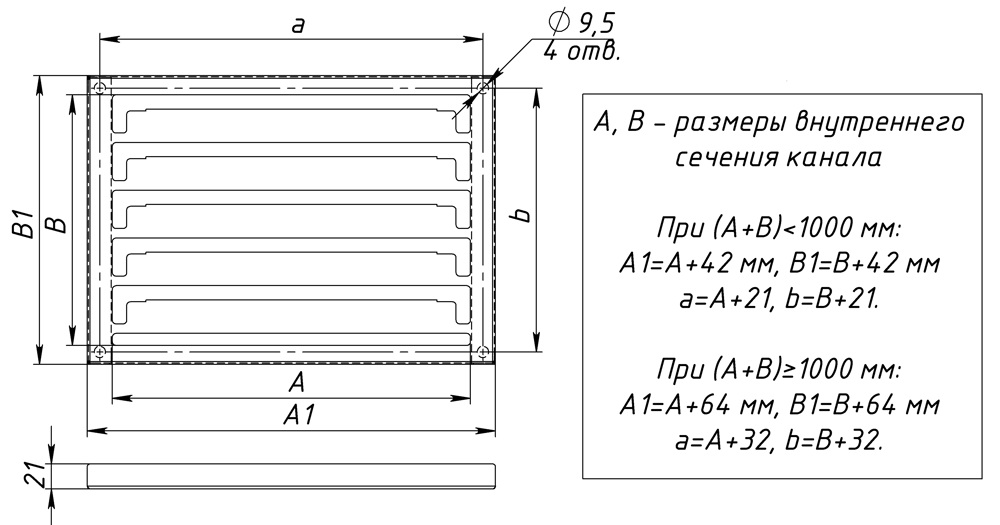

Схема конструкции и размеры

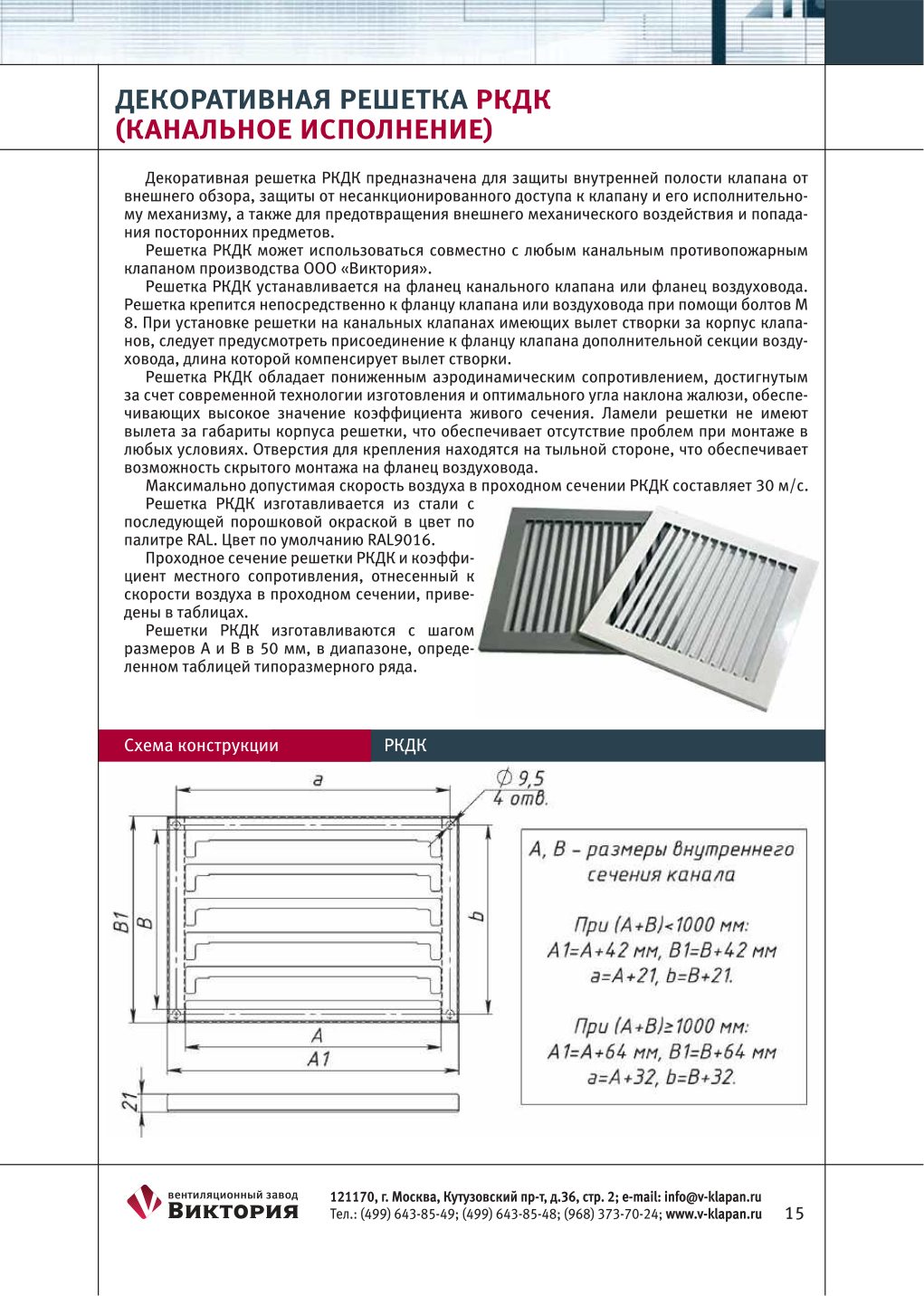

РКДК — схема конструкции — Каталог завода «Виктория» 2025, стр. 15

Где применяется

Закрытие проёмов стеновых противопожарных и дымовых клапанов в коридорах, холлах, лестничных клетках
Защита клапана и привода от несанкционированного доступа
Торцы воздуховодов и фланцы канальных клапанов
Общественные и жилые здания с требованиями к отделке

Что указать при заказе

Типоразмер по сечению клапана А×В, мм
Цвет по каталогу RAL (по умолчанию RAL 9016)
Количество

Важно знать

Вылет створки

На канальных клапанах со створкой, выходящей за корпус, между клапаном и решёткой ставят дополнительную секцию воздуховода длиной не меньше вылета створки.

Сопротивление

При расчёте сети дымоудаления учитывайте коэффициент местного сопротивления решётки — он приведён в техническом листе.

Цена — по запросу. Она зависит от размера, привода и комплектации. Пришлите сечение, исполнение и количество — подготовим коммерческое предложение с чертежом и сроком изготовления. Поставка с завода «Виктория», доставка по России.
