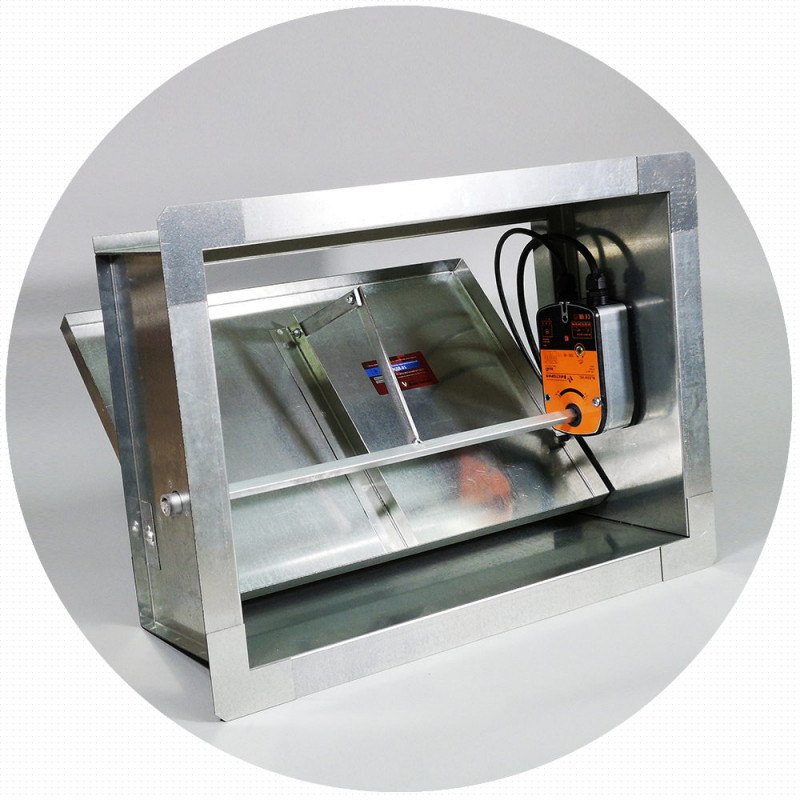

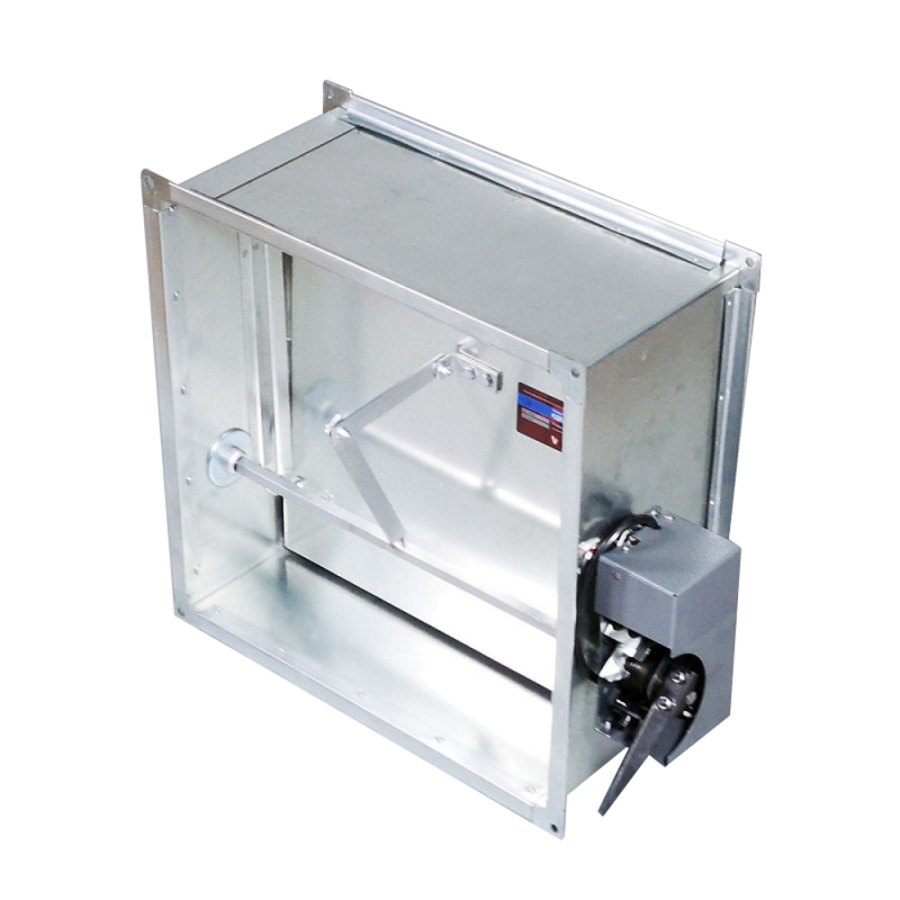

Клапан дымоудаления КДВ.01

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: КДВ.01

Технический лист КДВ.01 — страницы каталога заводаСкачать ↓Сертификат соответствия КДВ.01Скачать ↓Сертификат на электроприводы ЭПВСкачать ↓Каталог клапанов завода «Виктория» 2025Скачать ↓Сертификат ISO 9001 завода «Виктория»Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Дымовой клапан для систем вытяжной противодымной вентиляции. Устанавливается в проёмах дымовых шахт в коридорах и холлах (стеновой тип) или в воздуховодах (канальный тип). Предел огнестойкости E 120.

⚙️ Подбор и заказ

Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Сечение от 250×250 до 1500×1500 мм

Страна Россия

Климатическое исполнение У3: −30…+40 °С

Бренд Виктория

Питание привода 220 В или 24 В

Привод реверсивный электропривод или электромагнитный

Тип стеновой (один фланец) и канальный (два фланца)

Предел огнестойкости E 120

Модель КДВ.01

Подробно

Описание

Назначение и конструкция

Клапаны дымоудаления КДВ.01 — предназначены для применения в системах механической вытяжной противодымной вентиляции в качестве дымовых клапанов, устанавливаемых непосредственно в проемах дымовых вытяжных шахт в защищаемых коридорах или холлах.

Клапаны противодымной вентиляции КДВ.01 сертифицированы и соответствуют техническому регламенту о требованиях пожарной безопасности.

Предел огнестойкости дымового клапана — E 120.

Клапаны КДВ.01 не подлежат установке в помещениях категорий А и Б по взрывопожароопасности и взрывоопасных зонах.

Клапаны противодымной вентиляции КДВ.01 выпускаются «стенового» типа с одним присоединительным фланцем и внутренним размещением привода, а также «канального» типа с двумя присоединительными фланцами с наружным или внутренним размещением привода. Корпус и заслонка КДВ.01 изготавливаются из оцинкованной стали. По специальному заказу клапаны могут быть изготовлены из углеродистой (с последующей окраской) или нержавеющей стали.

На клапанах КДВ.01 могут устанавливаться следующие типы приводов:

Реверсивный электропривод (220В / 24В)
Электромагнитный привод (220В / 24В)

Вид климатического исполнения клапанов КДВ.01 – У3 по ГОСТ 15150-69.

Клапаны могут устанавливаться в закрытых помещениях с температурой воздуха от -30°С до +40°С , где колебания температуры и влажности воздуха существенно меньше, чем снаружи здания. Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию. Рекомендуемое значение скорости газа через проходное сечение клапанов – не более 20 м·с-1.

Схемы, типоразмерный ряд и характеристики

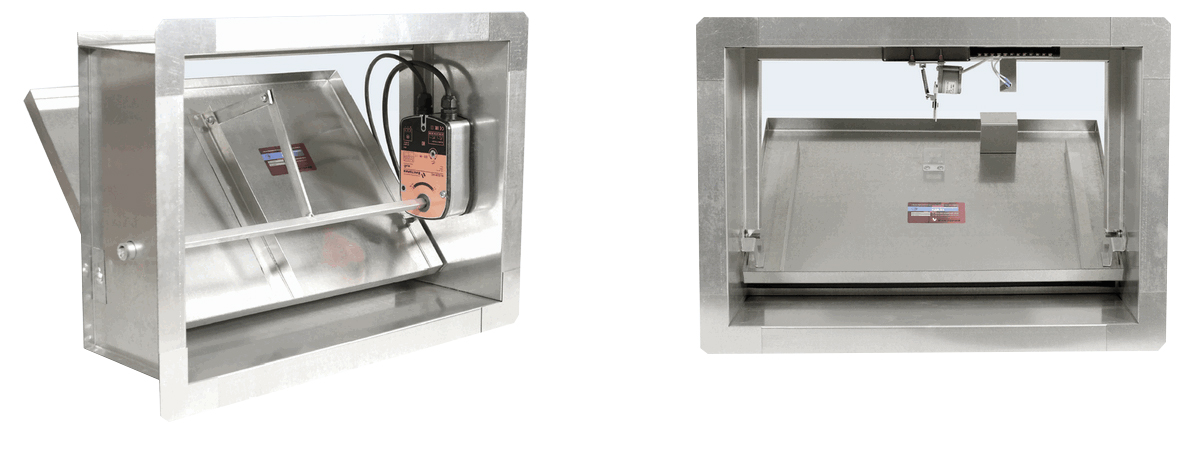

Характеристики и схемы установки клапанов дымоудаления стенового типа — КДВ.01 — Характеристики и схемы установки клапанов дымоудаления стенового типа

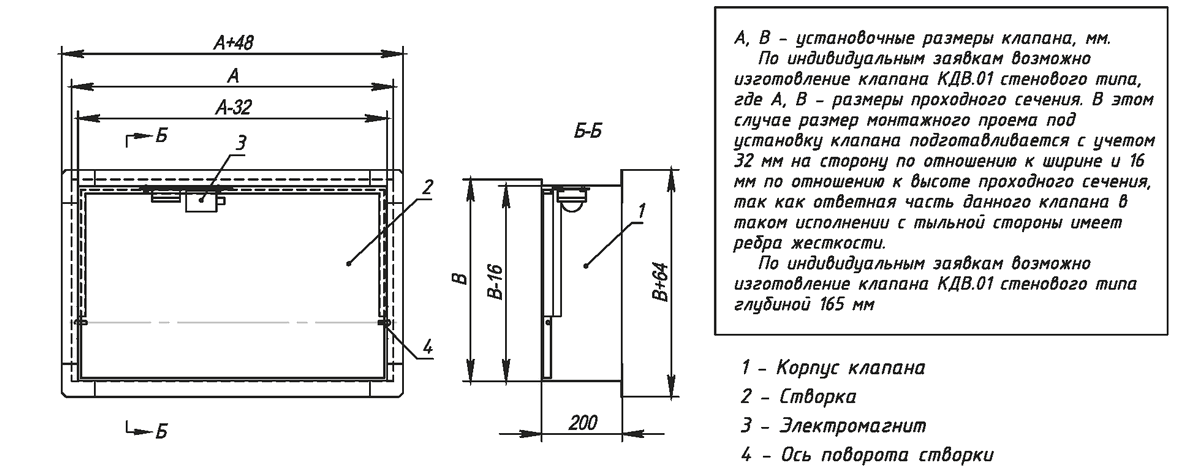

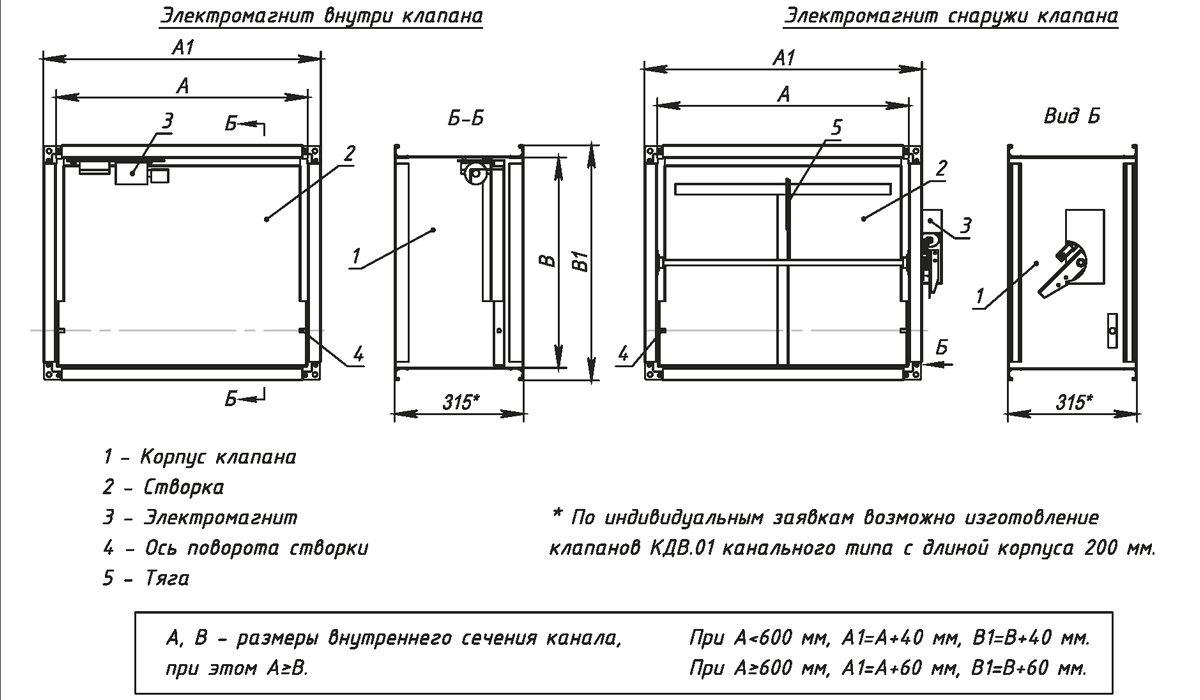

Схема конструкции клапана дымоудаления с электромагнитным приводом — КДВ.01 — Схема конструкции клапана дымоудаления с электромагнитным приводом

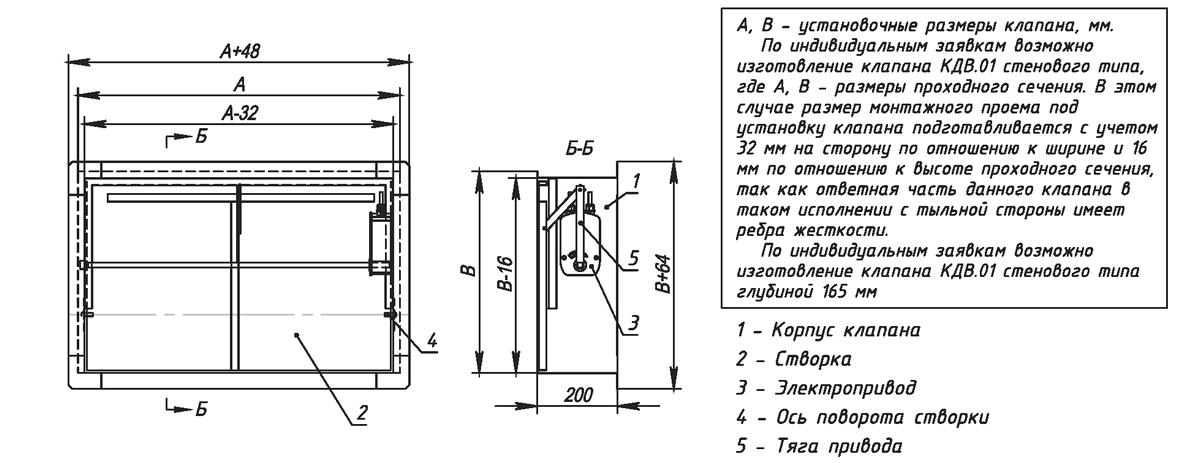

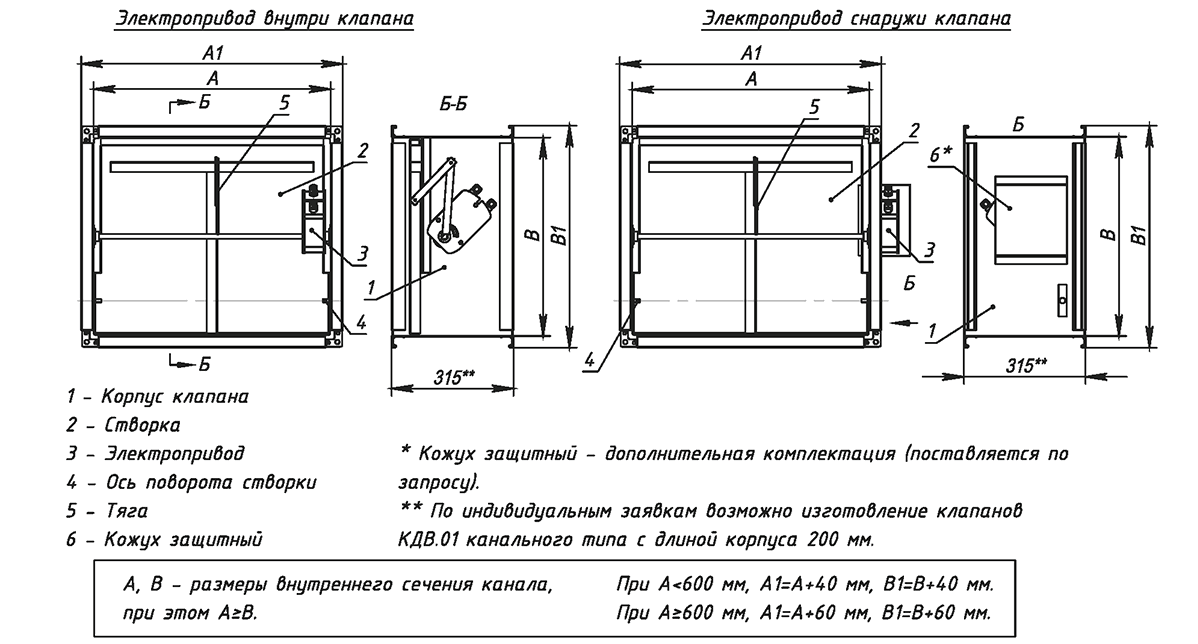

Схема конструкции клапана дымоудаления с электроприводом — КДВ.01 — Схема конструкции клапана дымоудаления с электроприводом

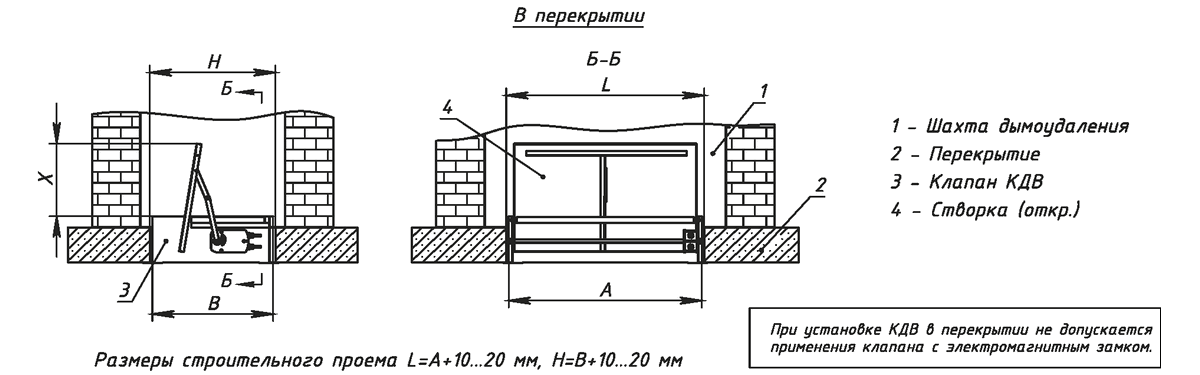

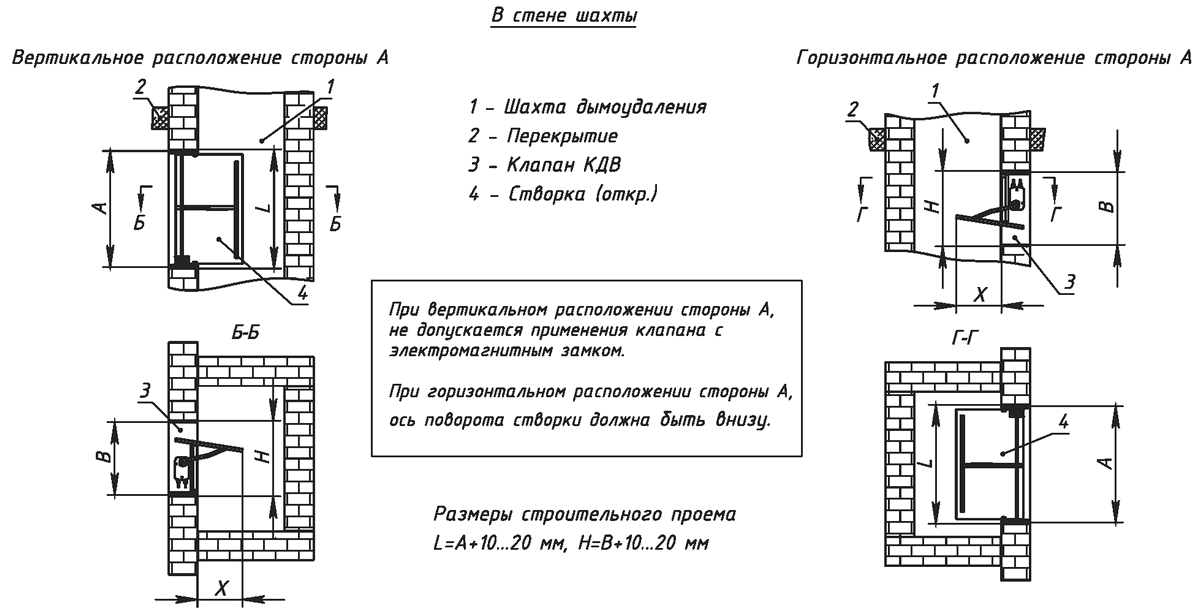

Пример схем установки клапанов стенового типа в вертикальной плоскости — КДВ.01 — Пример схем установки клапанов стенового типа в вертикальной плоскости

Вылет створки за корпус клапана КДВ.01 стенового типа — КДВ.01 — Вылет створки за корпус клапана КДВ.01 стенового типа

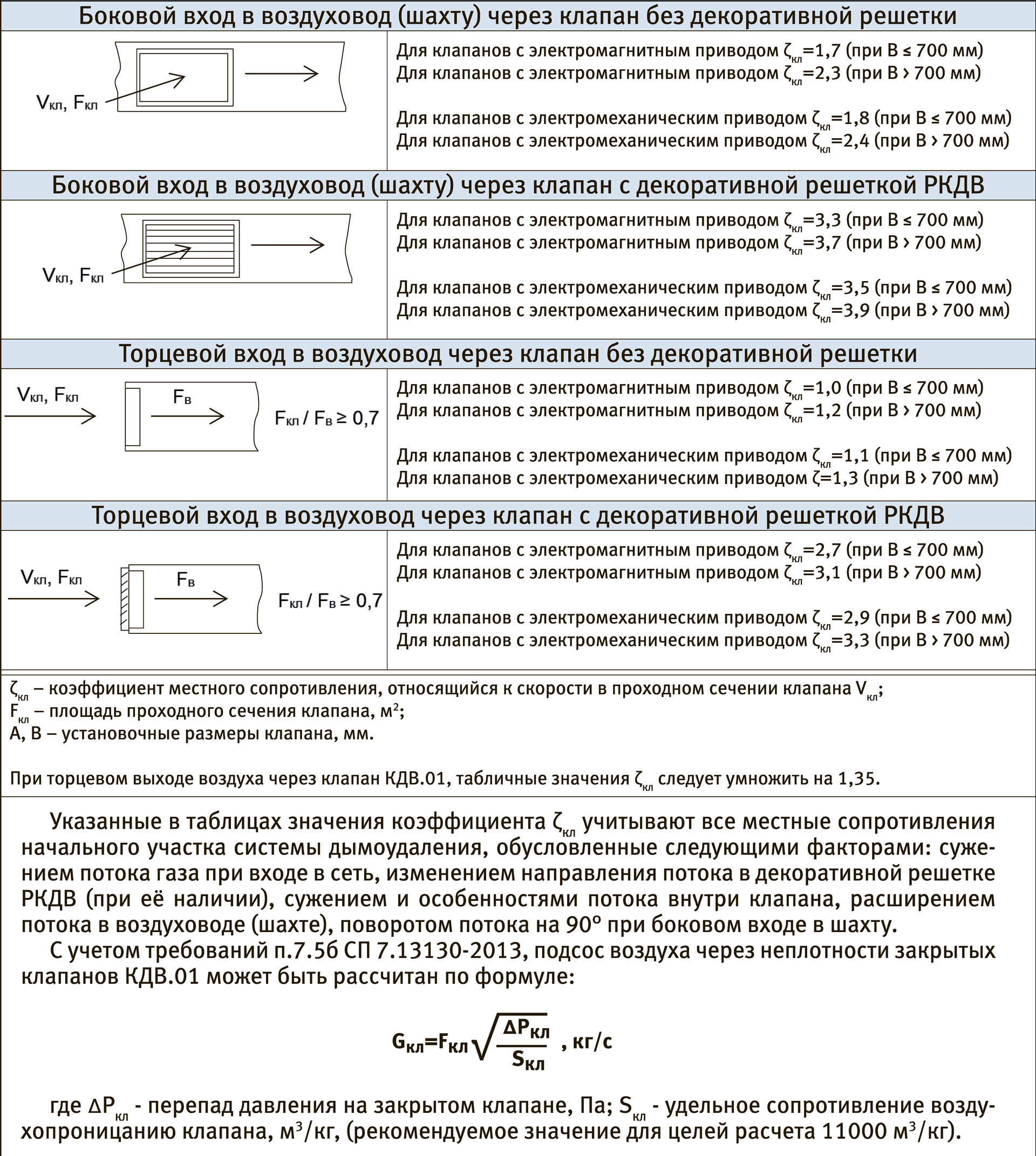

Значение коэффициентов местного сопротивления на входе в сеть дымоудаления через клапан КДВ.01 и решетку РКДВ — КДВ.01 — Значение коэффициентов местного сопротивления на входе в сеть дымоудаления через клапан КДВ.01 и решетку РКДВ

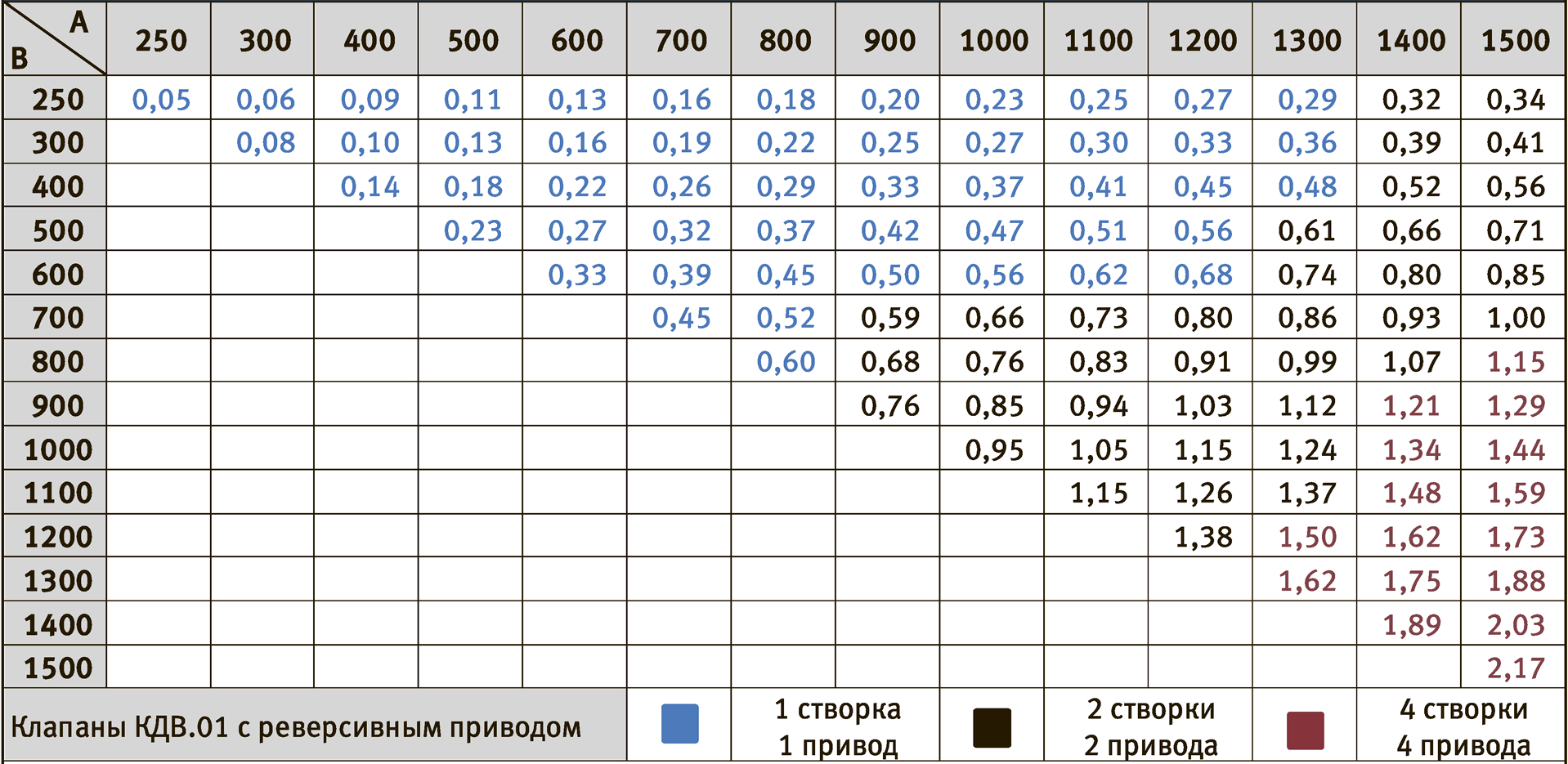

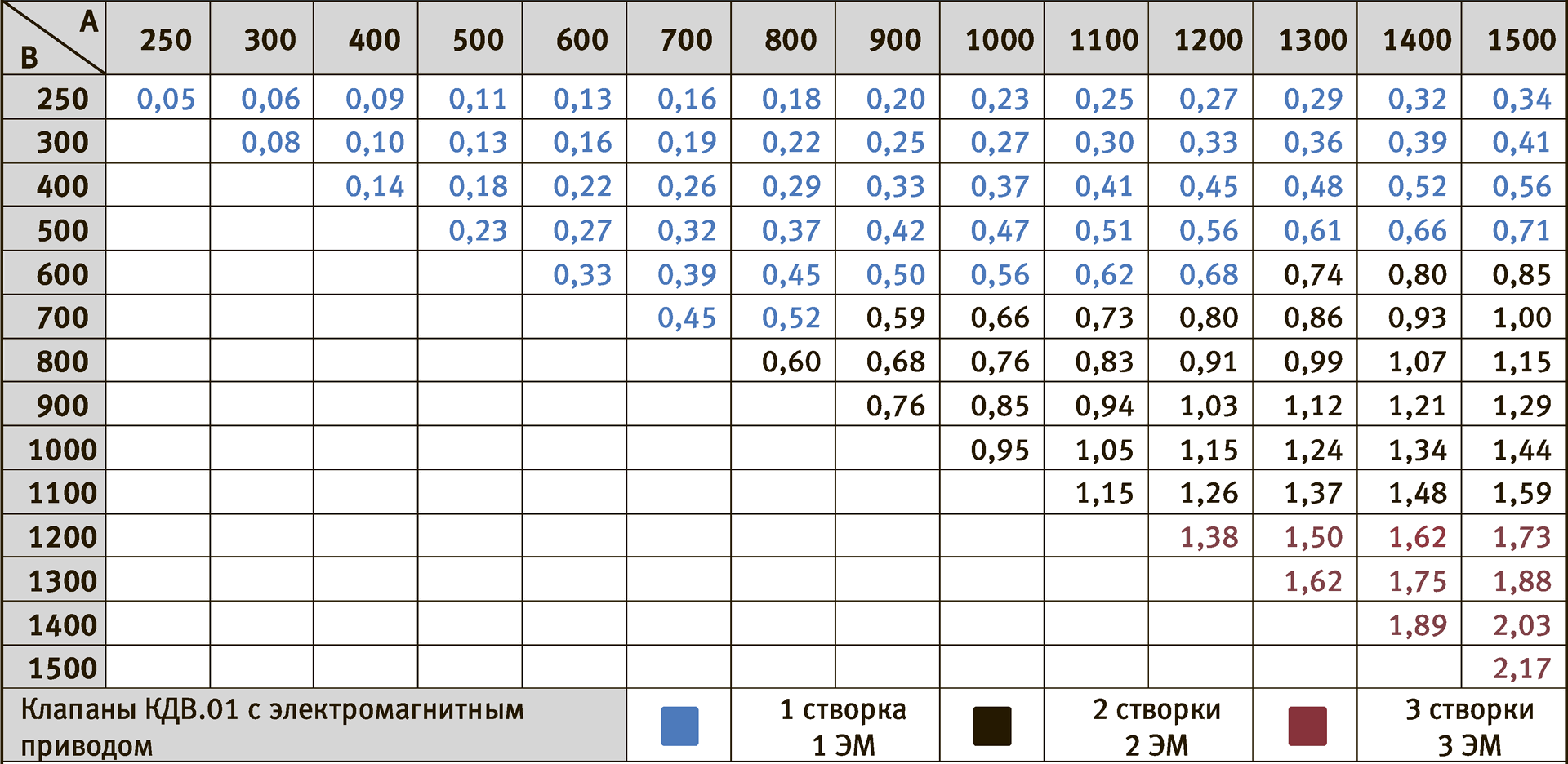

КДВ.01 стенового типа — Типоразмерный ряд и значения площади проходного сечения, м² — КДВ.01 — КДВ.01 стенового типа — Типоразмерный ряд и значения площади проходного сечения, м²

Пример схем установки клапанов стенового типа в вертикальной плоскостиКДВ.01 стенового типа — Типоразмерный ряд и значения площади проходного сечения, м² — КДВ.01 — Пример схем установки клапанов стенового типа в вертикальной плоскостиКДВ.01 стенового типа — Типоразмерный ряд и значения площади проходного сечения, м²

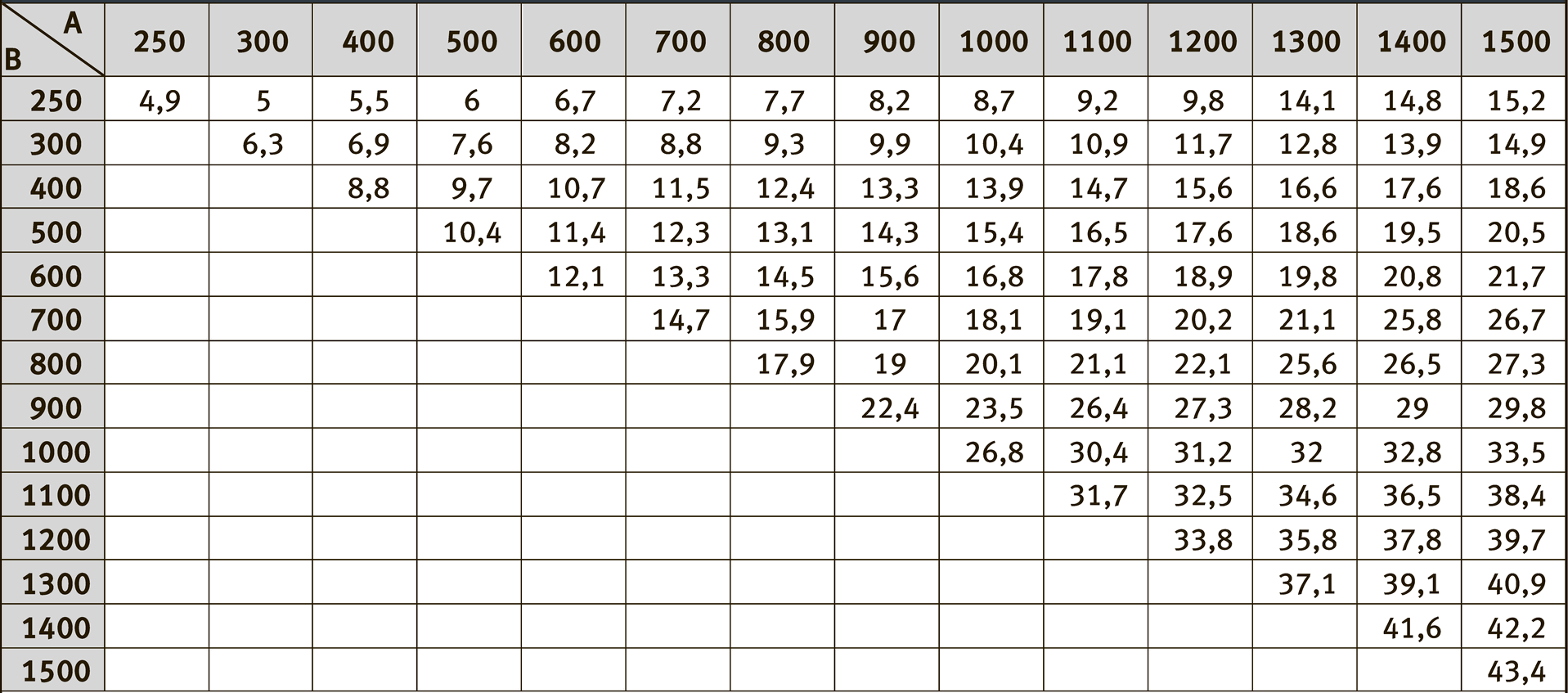

Масса клапанов КДВ.01 стенового типа, не более, кг — КДВ.01 — Масса клапанов КДВ.01 стенового типа, не более, кг

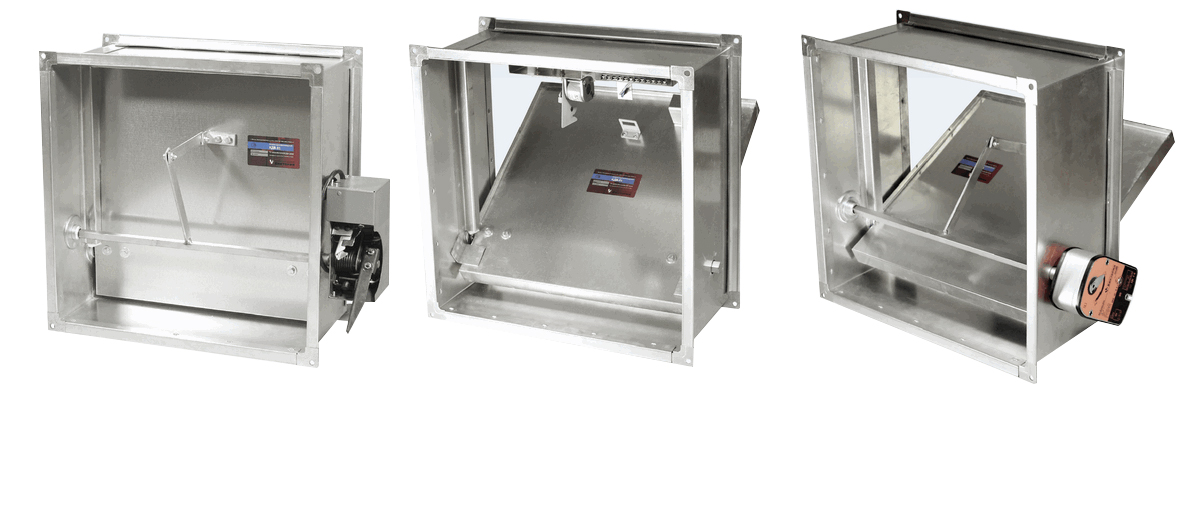

Характеристики и схемы установки клапанов дымоудаления канального типа — КДВ.01 — Характеристики и схемы установки клапанов дымоудаления канального типа

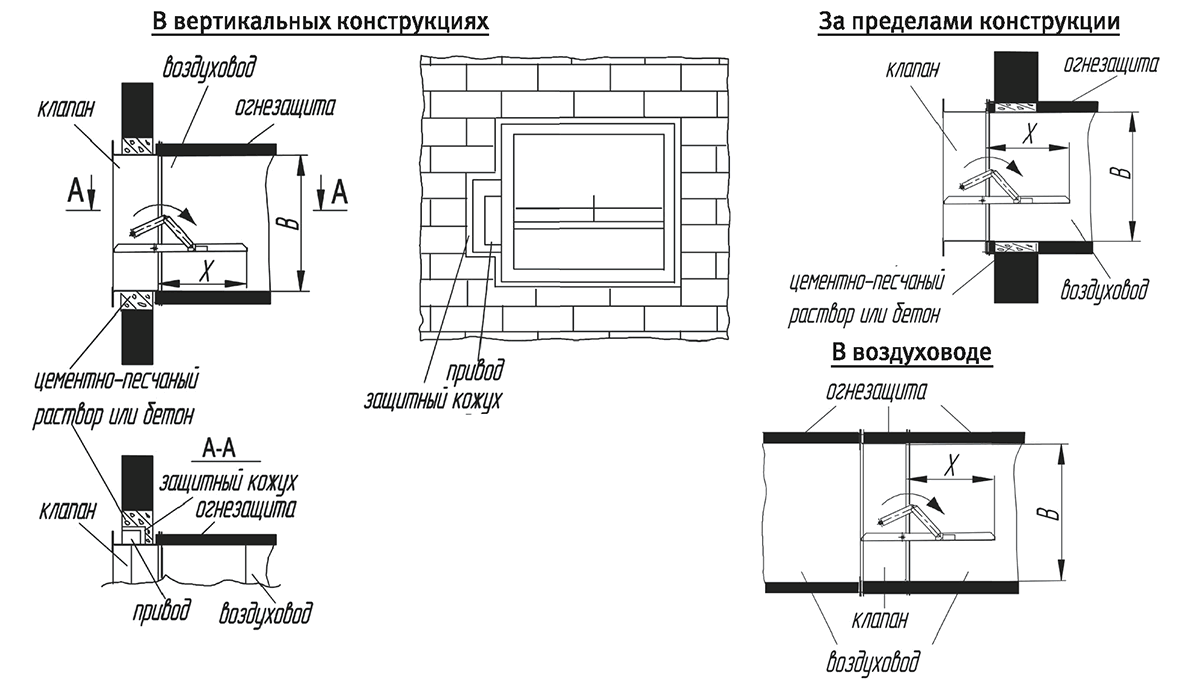

Схемы установки клапанов КДВ.01 канального типа — КДВ.01 — Схемы установки клапанов КДВ.01 канального типа

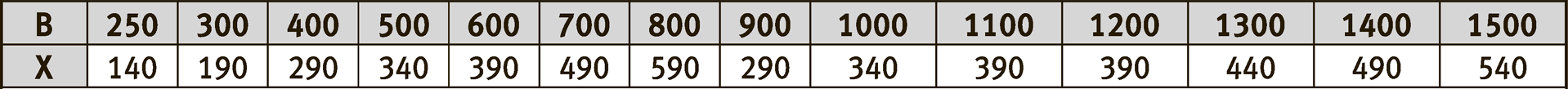

Вылет створки за корпус клапана КДВ.01 канального типа — КДВ.01 — Вылет створки за корпус клапана КДВ.01 канального типа

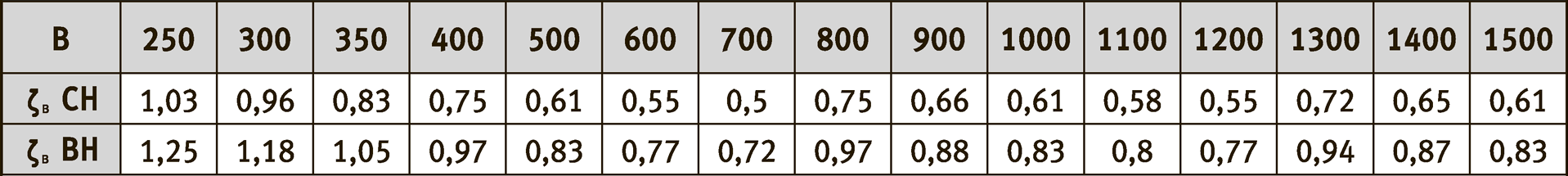

Значения коэффициентов местного сопротивления ζβ клапанов КДВ.01 канального типа с наружным / внутренним расположением привода в зависимости от размера В — КДВ.01 — Значения коэффициентов местного сопротивления ζβ клапанов КДВ.01 канального типа с наружным / внутренним расположением привода в зависимости от размера В

Значения коэффициентов местного сопротивления 2023 В - внутреннее сечение воздуховода Значения коэффициентов ζ β отнесены к скорости во внутреннем сечении воздуховода Fв=А х В, m². Указанные в таблице значения получены эксперементальным путем и соответствуют случаю, когда к фланцам клапана с двух сторон присоединены воздуховоды одинакового сечения и поток воздуха движется внутри клапана по направлению открывания заслонки. При движении воздуха в обратном направлении значения ζ β следует умножать на поправочный коэффициент 1,3.

Формула для расчета потерь давления на клапанах представлена в разделе «Расчет потерь давления на противопожарных клапанах». Формула для расчета подсоса воздуха через неплотности закрытых канальных и стеновых клапанов с учетом требований п.7.5б СП 7.13130-2013 представлена на стр.7 PDF-каталога 2023.

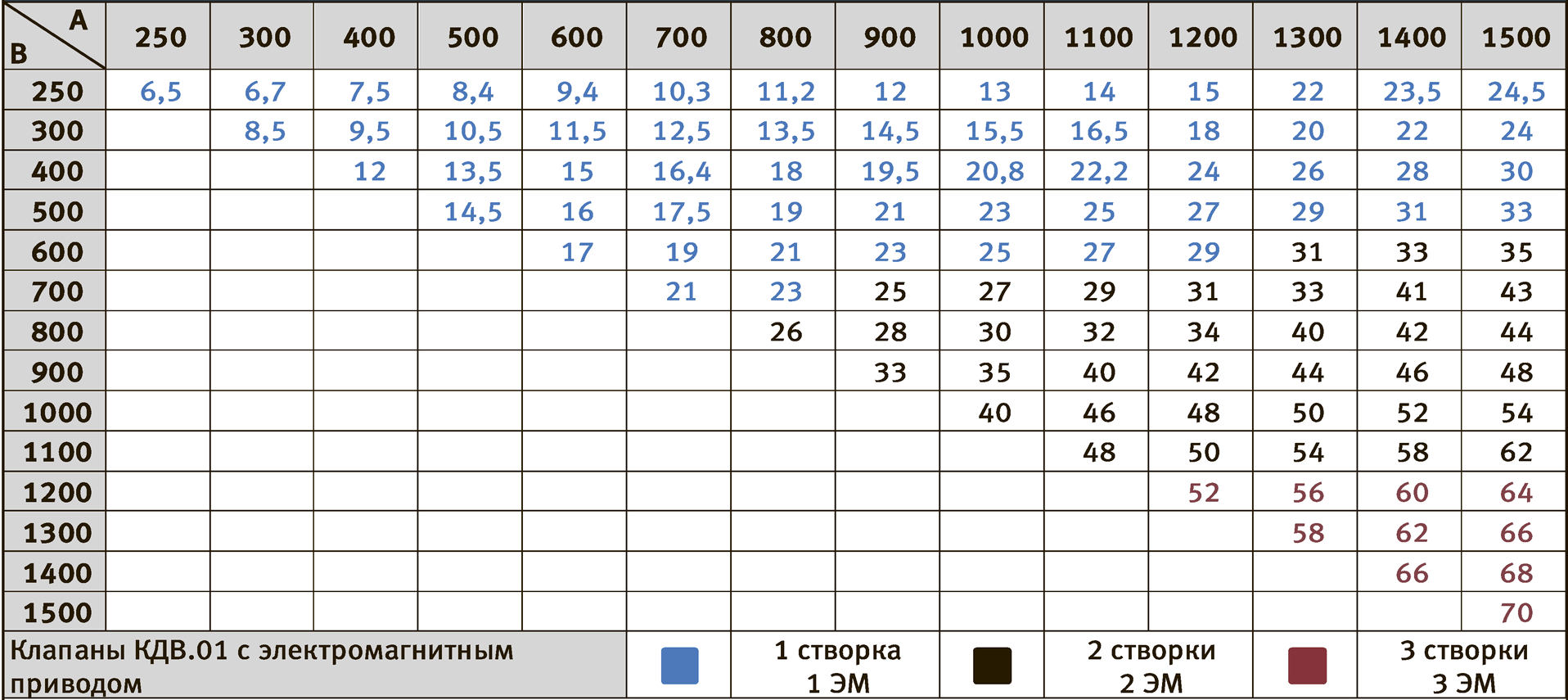

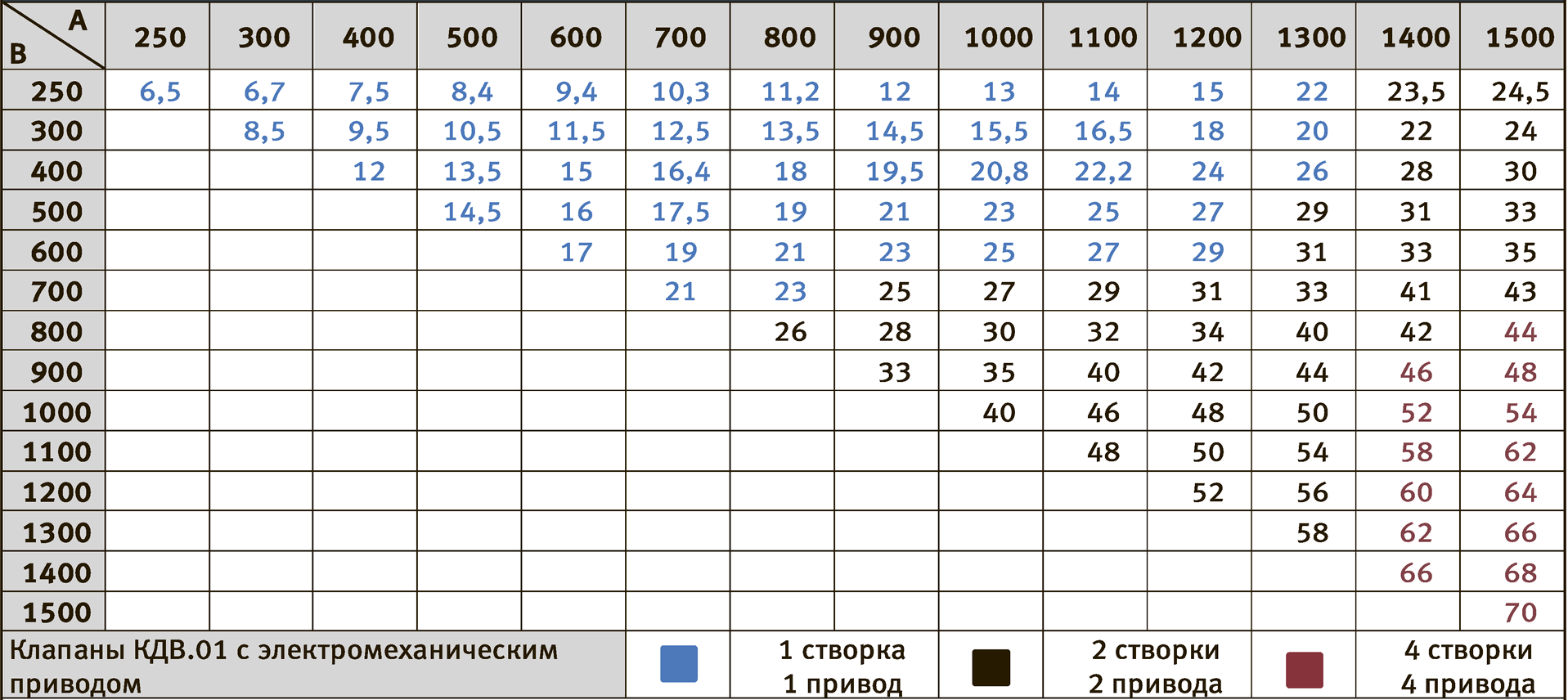

Типоразмерный ряд и масса КДВ.01 канального типа, кг (не более) — КДВ.01 — Типоразмерный ряд и масса КДВ.01 канального типа, кг (не более)

Стандартные клапаны КДВ.01 изготавливаются с шагом размеров в 50 мм, например 750х500 мм. По индивидуальным заказам изготавливаются клапаны промежуточных размеров, например 730х420 мм. Минимальный размер клапана КДВ.01 - 250х250 мм. Площадь проходного сечения клапанов КДВ.01 стенового типа, размеры которых отличаются от перечисленных в таблице, рассчитывается по формуле:

Fкл=(A-34)x(B-17)/10 ^6, м3

Площадь проходного сечения клапанов канального типа равна площади проходного сечения воздуховода соответствующего размера. По вопросам конструктивного исполнения клапанов вне типоразмерного ряда, указанного в таблице, рекомендуется обращаться к специалистам компании.

Производитель оставляет за собой право вносить конструктивные изменения, не снижающие технические и аэродинамические характеристики выпускаемых изделий!

Примеры заказов: КДВ.01-С-700х500-ЭМ220-ВН-ВГ-К-КО Клапан КДВ.01, стенового типа, 700*500, с электромагнитным приводом на 220 В внутри клапана, для установки на вертикальной плоскости (стена), ось поворота створки горизонтальна, с клеммной колодкой и устройством местного управления.

КДВ.01-К-800х500–МВE24-СН-ГВ Клапан КДВ.01 канального типа, 800*500, с электроприводом на 24В снаружи клапана, для установки на горизонтальной плоскости (потолок), направление потока вверх.

Где применяется

Проёмы дымовых вытяжных шахт в коридорах и холлах жилых и общественных зданий
Воздуховоды систем вытяжной противодымной вентиляции
Паркинги, атриумы, торговые центры
Совместно с вентиляторами дымоудаления ВКРС-ДУ, ВКРВ-ДУ, ВОФ-ДУ, ВР-80-70-ДУ

Что указать при заказе

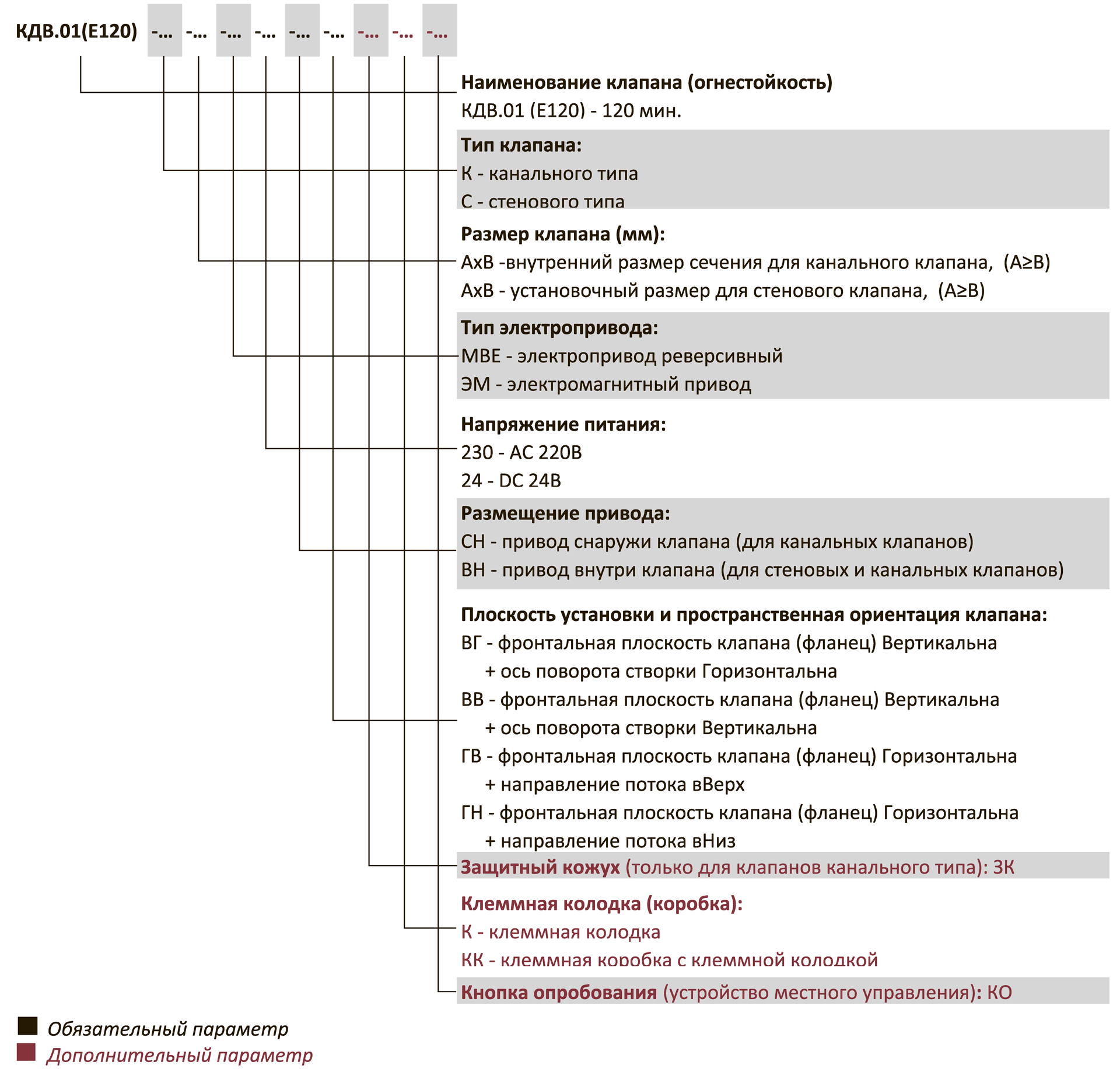

Тип: К — канальный, С — стеновой
Сечение А×В, мм (для стенового — установочный размер)
Привод: МВЕ — реверсивный электропривод, ЭМ — электромагнитный; 230 В AC или 24 В DC
Размещение привода: СН — снаружи, ВН — внутри
Плоскость установки и ориентация оси створки
Опции: защитный кожух, клеммная коробка, кнопка опробования, решётка РКДВ

Важно знать

Сертификат

Клапан КДВ.01 сертифицирован на соответствие ТР ЕАЭС 043/2017; сертификат приложен в документах карточки.

Электромагнитный привод

При установке клапана в перекрытии электромагнитный замок не применяют — используйте реверсивный электропривод. При горизонтальном расположении стороны А ось поворота створки должна быть внизу.

Помещения категорий А и Б

Клапаны КДВ.01 не устанавливают в помещениях категорий А и Б и во взрывоопасных зонах.

Цена — по запросу. Она зависит от размера, привода и комплектации. Пришлите сечение, исполнение и количество — подготовим коммерческое предложение с чертежом и сроком изготовления. Поставка с завода «Виктория», доставка по России.
