Осевой вентилятор ВО-14-320 №8, Ø800 мм
⚙️ Подбор и заказ
Характеристики
Описание

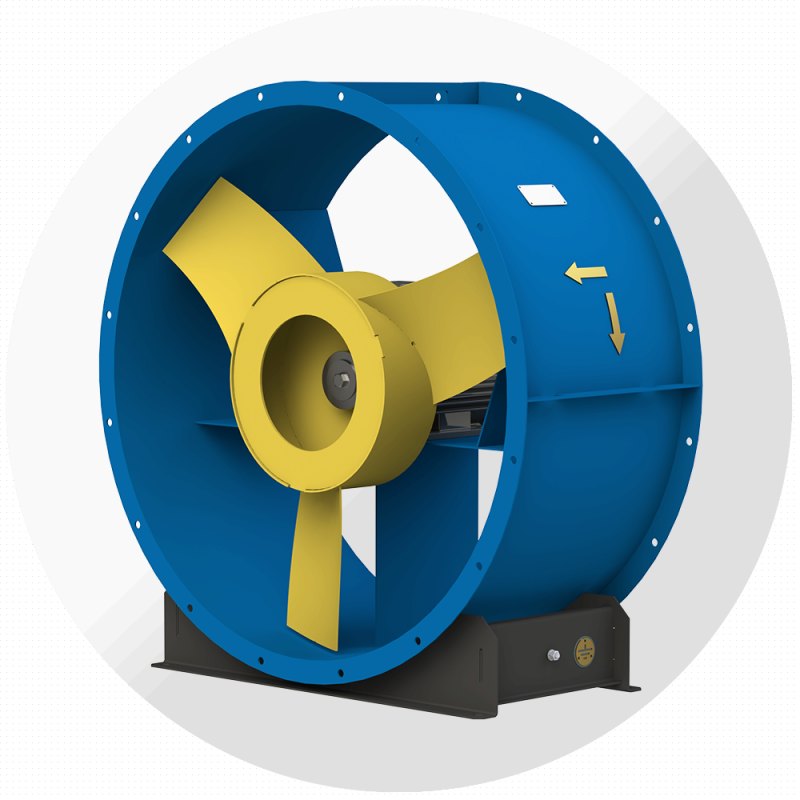

Осевой вентилятор ВО-14-320 №8 — осевой вентилятор с трёхлопастным колесом завода «Виктория» (Москва). Номер 8: диаметр рабочего колеса 800 мм. Двигатель и аэродинамические характеристики для этого номера завод подбирает под рабочую точку заказчика.
Трёхлопастное колесо даёт большой расход при низком сопротивлении сети. Применяется для вентиляции производственных, общественных и жилых зданий, заменяет ВО-06-300 и ВО-12-303.
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВО-14-320, мм
| № ВО | hэд | D | D1 | d | L | L1max | L2 | l | b | d1 | B | H | H1 | n |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 80…112 | 810 | 850 | 12 | 385 | 540 | 325 | 30 | 650 | 15 | 880 | 455 | 895 | 16 |
| 8 | 132…160 | 810 | 850 | 12 | 485 | 750 | 425 | 30 | 650 | 15 | 880 | 455 | 895 | 16 |
Конструкция и особенности
- Низкого давления
- Количество лопаток – 3
Назначение и исполнения
- По типу крепления: 01 (на фланцах); 02 (на опоре)
- По направлению потока: 01 (от колеса к двигателю) (выполняется по спецзаказу); 02 (от двигателя к колесу) (выполняется по умолчанию без обозначения)
- Общего назначения — без обозначения
Условия эксплуатации
Вентиляторы ВО-14-320 должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения. Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
По запросу производим сейсмостойкие вентиляторы ВО-14-320.
Где применяется
- Общеобменная вентиляция цехов, складов, сельскохозяйственных зданий
- Системы кондиционирования и воздушного отопления
- Проветривание помещений с небольшим сопротивлением сети
- Санитарно-технические и производственные установки
Как подобрать
- Определите требуемый расход воздуха и потери давления в сети — рабочая точка должна лежать внутри диапазона выбранного исполнения
- Закладывайте запас 10–15 % по давлению: осевые вентиляторы чувствительны к росту сопротивления сети
- При одинаковом расходе исполнение на 1500 мин⁻¹ тише, чем на 3000 мин⁻¹ — для общественных зданий берите меньшие обороты и больший номер
- Крепление 01 (на фланцах) — для установки в канал, 02 (на опоре) — на раму или фундамент
- Для снижения вибрации ставьте гибкие вставки и виброизоляторы того же номера
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВО-14-320, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
