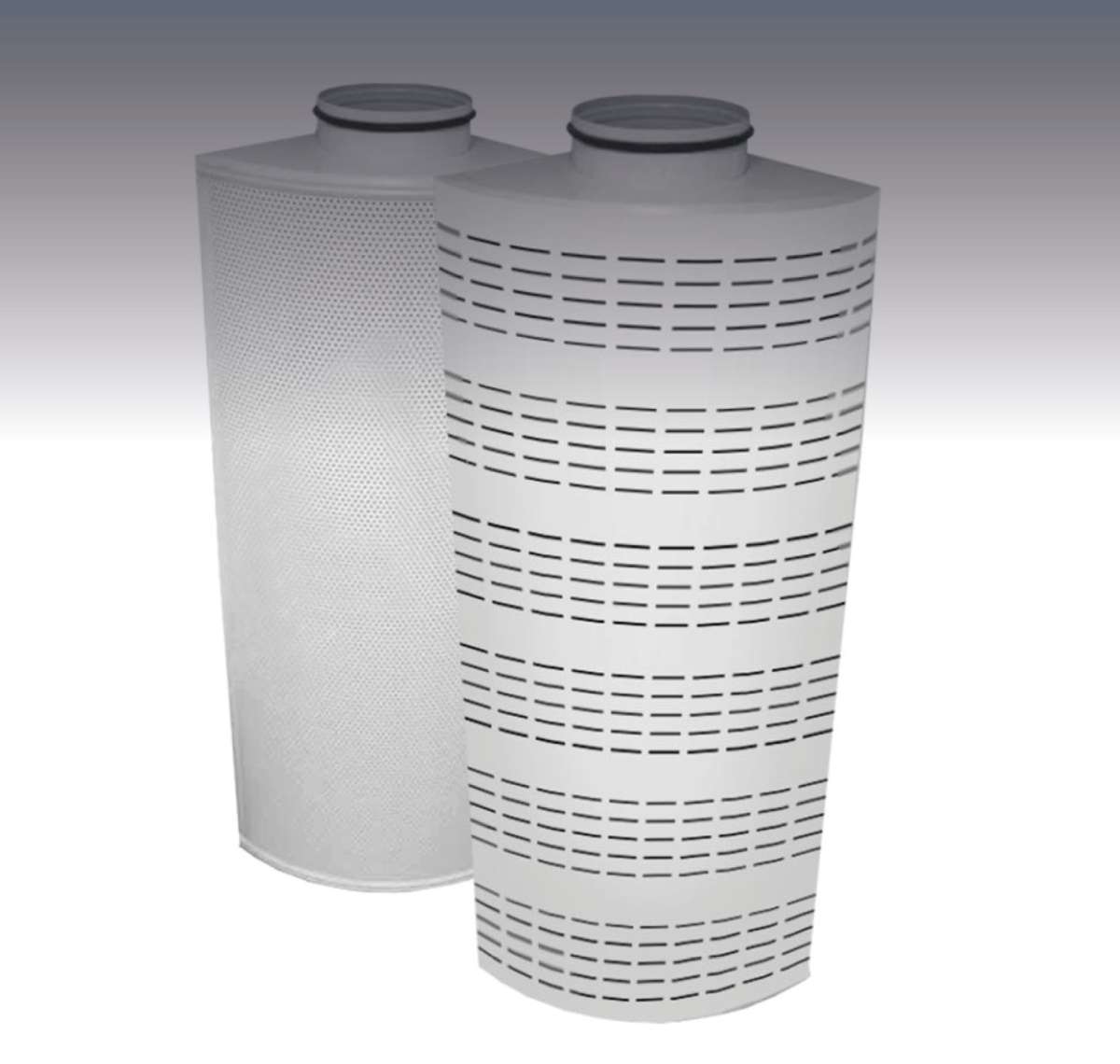

Низкоскоростной угловой воздухораспределитель AIRS ВР-1ВНУ
⚙️ Калькулятор цены и заказ
⚙️ Подбор и заказ
Описание
Воздухораспределители низкоскоростные AIRS ВР-1ВНК, 1ВНУ, AIRS ВР-1ВНП предназначены для подачи воздуха в производственные, общественные, административно-бытовые помещения, где необходима подача непосредственно в рабочую зону. Воздухораспределители AIRS ВР-1ВНК, AIRS ВР-1ВНУ, AIRS ВР-1ВНП разработаны для напольного монтажа и устанавливаются:
Конструкция и материалы
Изделие AIRS ВР-1ВНУ изготавливается из стали и полностью окрашивается методом порошкового напыления в белый цвет (RAL 9016). По заказу выполняется окраска в любой цвет по каталогу RAL, а для агрессивных сред — исполнение из нержавеющей стали.
Что это даёт
Как подобрать и смонтировать
Угловое исполнение рассчитано на установку в углу помещения вплотную к двум стенам. Присоединение к сети — снизу или сверху; корпус фиксируется кронштейнами к стенам.
Технические характеристики
| Маркировка | AIRS ВР-1ВНУ |
| Назначение | приточная раздача воздуха |
| Тип раздачи | Вытеснительная раздача |
| Форма | Угловой |
| Монтаж | В углу помещения |
| Материал | сталь, порошковая окраска |
| Цвет по умолчанию | RAL 9016 (белый) |
| Исполнение по заказу | другой цвет по RAL, нестандартные размеры |
| Комплектация | воздухораспределитель, крепёж, паспорт |
| Гарантия | 12 месяцев |
| Изготовление | серийное и под размеры проекта |
| Типоразмер | F, м2 | øD, мм | øA, A1 мм | C, мм | H, мм | Масса, кг |
|---|---|---|---|---|---|---|
| ВР-1ВНУ-200 | 0,64 | 199 | 502 | 358 | 1200 | 16,7 |
| ВР-1ВНУ-250 | 0,75 | 249 | 590 | 420 | 1200 | 20,0 |
| ВР-1ВНУ-315-Н* | 0,90 | 314 | 707 | 503 | 1200 | 25,2 |
| ВР-1ВНУ-315 | 1,13 | 314 | 707 | 503 | 1500 | 29,6 |
| ВР-1ВНУ-400 | 1,69 | 399 | 873 | 620 | 1800 | 44,1 |
| ВР-1ВНУ-500 | 2,08 | 499 | 1075 | 763 | 1800 | 56,0 |
| ВР-1ВНУ-630 | 2,53 | 629 | 1308 | 928 | 1800 | 70,7 |
Чертёж AIRS ВР-1ВНУ. Нажмите на изображение, чтобы увеличить. A, B — габаритные размеры панели · ØD — диаметр подводящего патрубка · C, H — высота изделия · F 0 — площадь живого сечения · a, b, A1, B1 — присоединительные размеры · G — масса
Расшифровка маркировки
AIRS ВР-1ВНУ — 200 — Lgl — Н — RAL 9016
| ВР-1ВНК / ВР-1ВНП / ВР-1ВНУ | круглый / пристенный / угловой |
| 200 … 630 | диаметр подключения, мм |
| Lgl / Rv | вид перфорации: продолговатые / круглые отверстия |
| Н | нестандартная высота 1200 мм (для ВР-1ВНК 200, ВР-1ВНП 315, ВР-1ВНУ 315) |
| RAL 9016 | цвет покрытия, по умолчанию белый |
Особенности
- AIRS ВР-1ВНК в свободном пространстве помещения
- AIRS ВР-1ВНУ в углу помещения

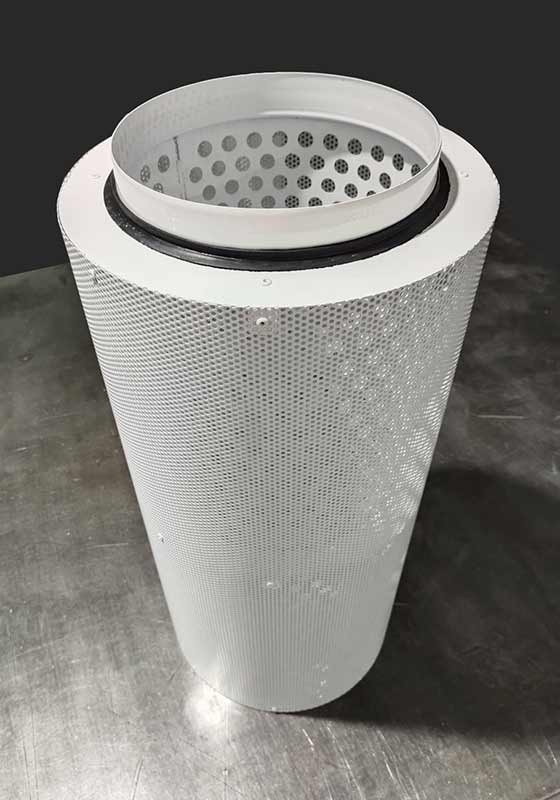

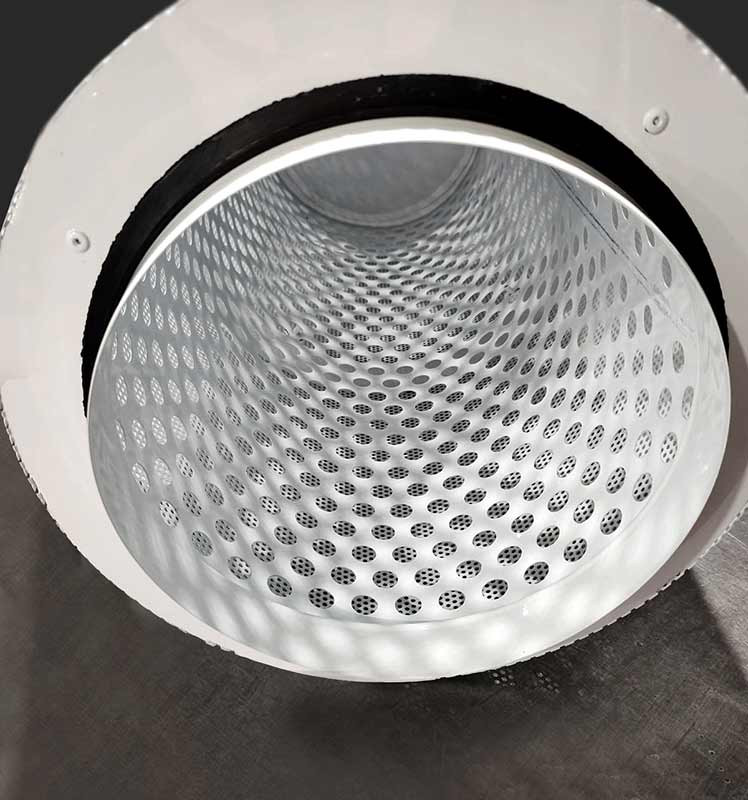

- AIRS ВР-1ВНП у стены или в нише Воздухораспределители изготавливают из листовой стали и состоят из наружной перфорированной обечайки (КЖС 0,12), днища, конуса, крышки с подводящим патрубком и внутреннего перфорированного рассекателя (КЖС 0,2), обеспечивающего равномерность подачи воздуха по всей воздухораздающей поверхности. Конструкция обеспечивает возможность сервисного обслуживания для периодической очистки без демонтажа подводящей вентиляционной системы. Герметичность соединения входного патрубка с воздуховодом обеспечивается резиновым уплотнителем. Низкоскоростные воздухораспределители осуществляют подачу воздуха непосредственно в рабочую зону помещения с малой скоростью и малым температурным перепадом обеспечивающими принцип вытесняющей вентиляции. При вентиляции вытеснением воздух поступает в нижнюю зону и не смешивается с воздухом помещения. Он вытесняет его вверх, создавая эффект «плавучести и восходящего распределения». Удаление вытесненного теплого и загрязненного воздуха осуществляется из верхней AIRS ВР-1ВНК AIRS ВР-1ВНП AIRS ВР-1ВНУ зоны вытяжной вентиляцией. Таким образом в помещении обеспечивается постоянный приток чистого воздуха в обслуживаемую зону, который поднимает к потолку теплый и загрязнённый воздух. Воздух, поступающий через воздухораспределитель, соприкасаясь с тёплыми поверхностями, расположенными в рабочей зоне (технологическое оборудование, компьютеры, лампы, люди и проч.), стремится вверх в естественных конвективных потоках над нагретыми поверхностями, одновременно унося загрязненные воздушные массы, образующиеся в нижних слоях помещения
Аэродинамика и уровень шума
L
0— расход воздуха через изделие, ΔP — потери давления, дальнобойность — расстояние, на котором скорость струи падает до 0,2 м/с. Подбирайте типоразмер так, чтобы рабочий расход попадал в столбец 35 дБ(А) — это комфортный уровень шума для офиса.
| Типоразмер | LWA = 25 дБ(А) | LWA = 35 дБ(А) | LWA = 45 дБ(А) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| L0, м³/ч | ΔP, Па | Дальноб., м | L0, м³/ч | ΔP, Па | Дальноб., м | L0, м³/ч | ΔP, Па | Дальноб., м | |
| ВР-1ВНУ-200 | 380 | 9 | 1,3 | 550 | 20 | 1,9 | 750 | 37 | 2,6 |
| ВР-1ВНУ-250 | 470 | 6 | 1,5 | 680 | 12 | 2,2 | 1000 | 27 | 3,2 |
| ВР-1ВНУ-315-H | 790 | 7 | 2,3 | 1160 | 14 | 3,4 | 1690 | 31 | 4,9 |
| ВР-1ВНУ-315 | 790 | 7 | 2,1 | 1160 | 14 | 3,0 | 1690 | 31 | 4,4 |
| ВР-1ВНУ-400 | 1070 | 5 | 2,3 | 1570 | 11 | 3,4 | 2300 | 23 | 4,9 |
| ВР-1ВНУ-500 | 1700 | 5 | 3,3 | 2600 | 12 | 5,0 | 3800 | 26 | 7,3 |
| ВР-1ВНУ-630 | 2600 | 5 | 4,5 | 3700 | 10 | 6,5 | 5400 | 22 | 9,4 |
Важно знать
Блоки с HEPA-фильтром требуют регламентной замены фильтра и контроля перепада давления.
Подбор и заказ. Пришлите проект или параметры помещения — подберём воздухораспределители, посчитаем и изготовим под заказ.
