Клапан воздушный круглый КВКУ (утепленный)
Клапан воздушный круглый КВКУ — утеплённое исполнение с теплоизоляцией корпуса и лопаток: применяется на границе тёплого и холодного контуров, где важно исключить промерзание и конденсат.
⚙️ Подбор и заказ
Описание
Клапаны воздушные круглые предназначены для регулирования количества воздуха и невзрывоопасных газовоздушных смесей, агрессивность которых по отношению к углеродистым сталям не выше агрессивности воздуха, с температурой до 80 °C, не содержащих загрязняющих веществ и волокнистых материалов, с содержанием пыли и других твёрдых примесей не более 100 мг/м³.
Устройство и принцип работы
Клапан состоит из корпуса — отрезка круглого воздуховода, поворотной заслонки на оси и сектора управления. Ось выведена наружу через втулку; на ней устанавливается рукоятка либо электромеханический привод.
Поворот заслонки от 0° до 90° плавно изменяет живое сечение канала, позволяя регулировать расход воздуха на участке сети. Типоразмер клапана соответствует типоразмеру присоединяемого воздуховода, что исключает местные сужения.
Материалы и исполнения
Тип привода — электромеханический «Belimo» 220/24 В (а также аналогичные приводы других производителей) либо рукоятка для ручного управления. Максимальный диаметр клапана — 1250 мм.
Где применяется
- Системы приточной и вытяжной вентиляции, кондиционирования воздуха и воздушного отопления жилых, общественных, административных и производственных зданий
- регулирование и балансировка расхода воздуха по участкам сети
- Условия применения: рабочее давление — до 1000 Па
- температура среды — до +80 °C; запылённость среды — до 100 мг/ м³, без волокнистых включений

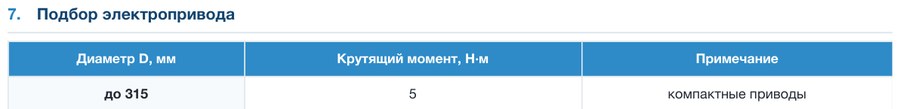

Подбор электропривода
| Площадь сечения B×H, м² | Крутящий момент, Н·м | Примечание |
|---|---|---|
| до 315 | 5 | компактные приводы |
| · ventar-s.ru | 355 – 500 | 10 |
| — | 560 – 800 | 15 – 20 |
| — | 900 – 1250 | 30 – 40 |
Значения ориентировочные, для предварительного выбора. Точный подбор привода под ваш типоразмер наши инженеры выполняют бесплатно — с учётом перепада давления, типа уплотнения и наличия возвратной пружины.
Монтаж и обслуживание
- Клапан монтируется в разрыв круглого воздуховода на прямом участке; типоразмер соответствует диаметру воздуховода
- Прямые участки: до клапана не менее 2D, после — не менее 3D
- Установка сразу за отводом увеличивает сопротивление и уровень шума
- Ось заслонки при горизонтальном монтаже располагается горизонтально — это снижает нагрузку на привод
- Привод или рукоятка должны оставаться доступными; при монтаже за подвесным потолком предусматривается ревизионный люк
Условное обозначение и заказ
- КВКУ — клапан воздушный круглый утеплённый
- D — диаметр, мм (до 1250)
- МВ / МВЕ — привод с возвратной пружиной / реверсивный
- 220 — напряжение питания (220 В / 24 В)

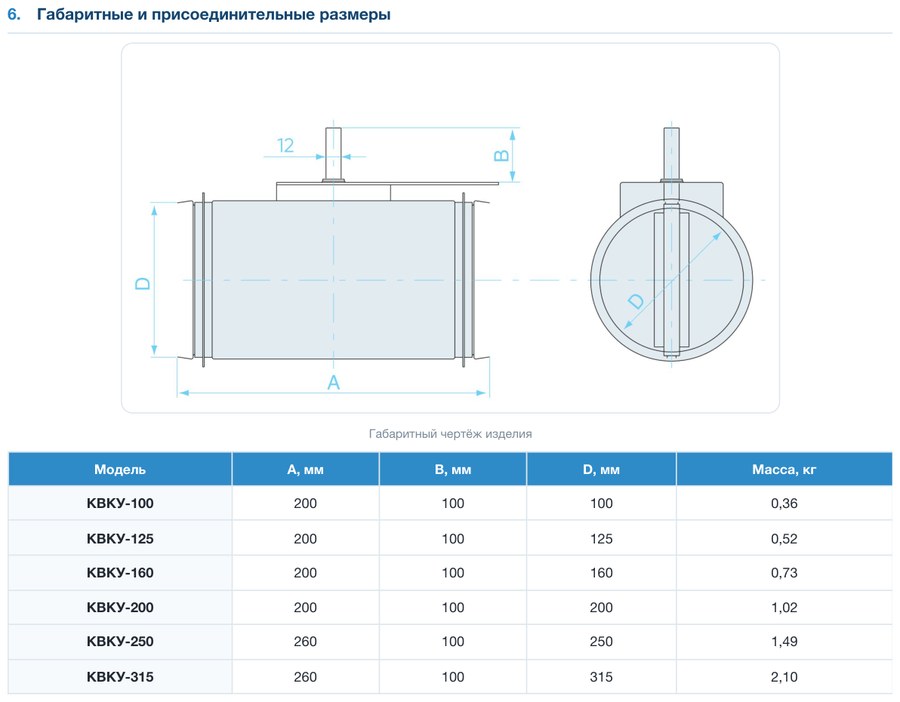

Габаритные и присоединительные размеры
Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
