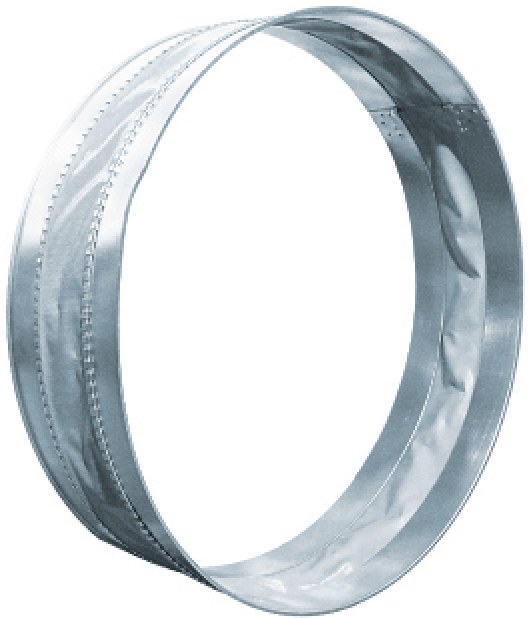

Гибкая вставка круглая

Гибкая вставка круглая — переходный элемент с эластичным полотном между двумя обечайками, который ставится в стык круглого воздуховода с вентилятором или другим оборудованием. Полотно исключает жёсткую металлическую связь между агрегатом и сетью, поэтому узел работает как виброразвязка. Типоразмер задаётся диаметром D и размером вставки L.

Материал и исполнение

Все позиции раздела изготавливаем под заказ, срок — до 5 рабочих дней. Базовое исполнение — оцинкованная сталь, цена считается на сайте. Ту же деталь сделаем из нержавеющей стали или сварной из чёрной. Цену на другие исполнения подтвердит менеджер.

Марку стали, толщину и тип шва укажите в форме «Подбор и заказ» или пришлите спецификацию — посчитаем в любом исполнении.

Что это даёт

Где применяется

• Вход и выход круглых канальных вентиляторов
• Патрубки приточных установок с круглым присоединением
• Оборудование, установленное на виброопорах
• Стыки сети с крышными и канальными агрегатами
• Участки перед жёстким креплением воздуховода к конструкциям

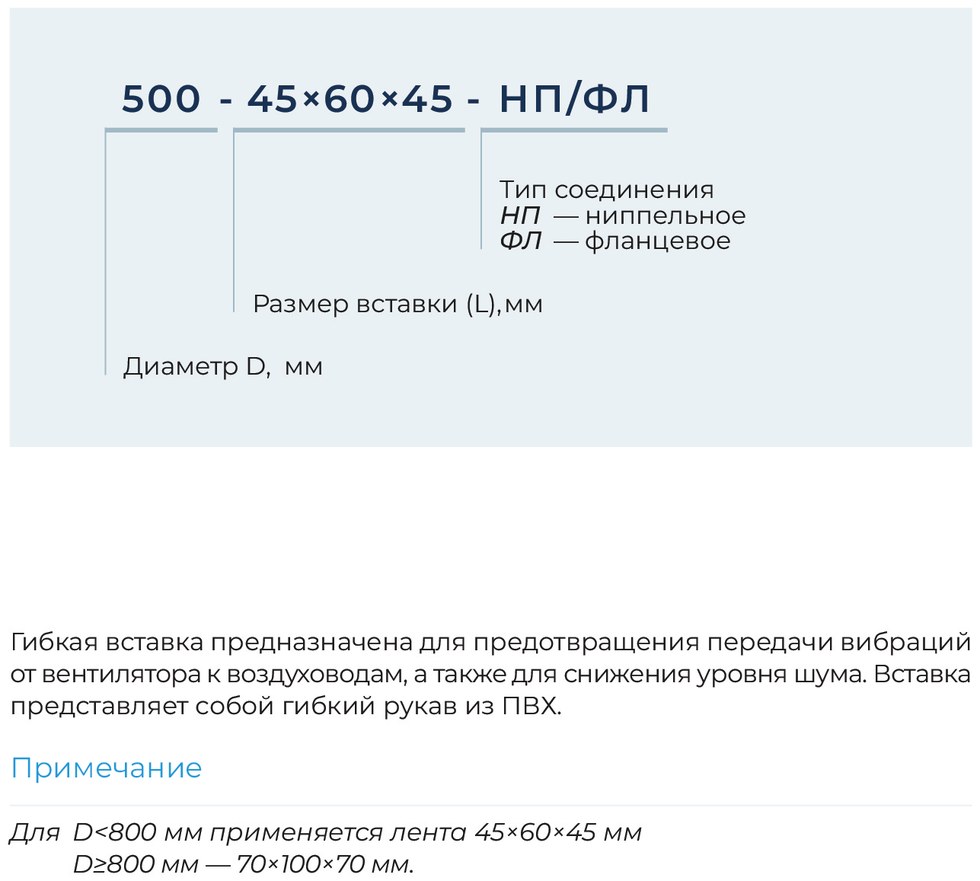

Условное обозначение

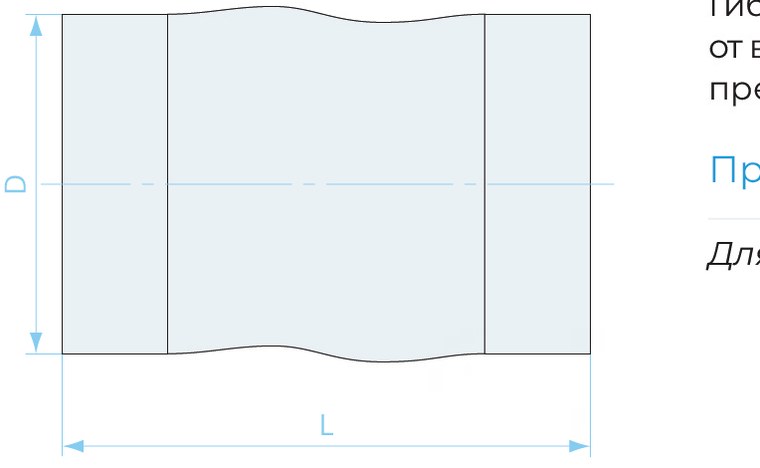

Чертёж, схемы и типоразмеры

Нажмите на картинку — откроется в полном размере. Нужного типоразмера в таблице нет — изготовим по вашим размерам.

Как подобрать

• Указать диаметр D
• Указать размер вставки L (например 45×60×45 мм)
• Выбрать тип соединения по ответной части: НП — под вставку в трубу, ФЛ — под болтовой стык
• Для исполнения ФЛ подобрать ответный круглый фланец того же диаметра с совпадающей разбивкой отверстий

Монтаж и эксплуатация

• Ставить в проектную длину: полотно не растягивать и не сжимать
• Ниппельное присоединение заводить в трубу по обечайке и герметизировать стык
• Фланцевое присоединение собирать через прокладку с равномерной затяжкой болтов по окружности
• После пуска проверить, что полотно свободно и не касается подвесов и соседних деталей
